氣動閥門知識
氣動軟密封蝶閥結構及作用
時間：2017-04-17 14:41:41 來源：貫良自控閥門 點擊：0次

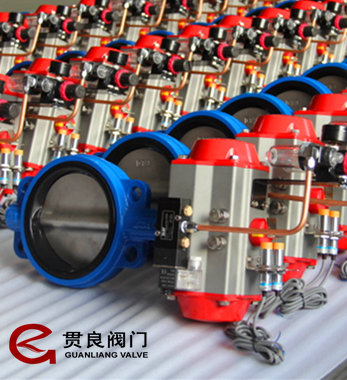

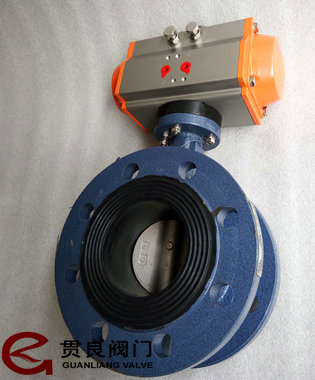

氣動軟密封蝶閥可分為氣動對夾軟密封蝶閥和氣動法蘭軟密封蝶閥。氣動軟密封蝶閥的閥座為緩坡緩沖設計，閥板在關閉時接觸到閥座緩沖坡，與閥座不產生硬性的磨擦，提高了使用壽命，蝶閥均可達到不低于1萬的使用次數，是普通設計蝶閥的一倍（普通閥座蝶閥使用次數為3000-5000次）。從而減少了管道更換閥門頻率和維修次數。閥板在接觸到閥座時，在開啟時，緩坡和橡膠本身彈性的聯合作用下，使開啟扭矩更輕。蝶閥驅動裝置更小型化，降低了配套成本。
氣動軟密封蝶閥是由氣動活塞式執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。氣動軟密封蝶閥適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。我們的閥座橡膠，一次成型。決無廢橡膠和二手橡膠成分。完全可以達到橡膠所承受標準溫度。閥體表面采用烤漆處理，光潔無毛刺。閥板為雙半軸球面設計，流通能力強。
氣動軟密封蝶閥參數：
相關產品：氣動UPVC蝶閥 氣動襯四氟蝶閥 氣動衛生級蝶閥 氣動襯膠蝶閥
氣動軟密封蝶閥是由氣動活塞式執行器、橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。氣動軟密封蝶閥適用于溫度≤120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。我們的閥座橡膠，一次成型。決無廢橡膠和二手橡膠成分。完全可以達到橡膠所承受標準溫度。閥體表面采用烤漆處理，光潔無毛刺。閥板為雙半軸球面設計，流通能力強。
|
|
氣動軟密封蝶閥參數：
|
公稱通徑DN(mm) |
DN50～1000mm |
|
公稱壓力(MPa) |
PN1.0、1.6、2.5MPa |
|
閥體形式 |
直通鑄造閥體 |
|
連接形式 |
法蘭式、對夾式 |
|
閥芯形式 |
蝶板式 |
|
密封填料 |
柔性石墨、聚四氟乙烯 |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的±2% |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
相關產品：氣動UPVC蝶閥 氣動襯四氟蝶閥 氣動衛生級蝶閥 氣動襯膠蝶閥
